Koppeling Home-DNA met BIM model
Alle informatie over te renoveren woning op één plek beschikbaar
Bij onze woningrenovatieprojecten waren we gewend te werken met zogenaamde meterkastlijsten. Lijsten met informatie per woning over de uit te voeren werkzaamheden en de bewonerswensen. Lijsten die handmatig werden overgenomen van de info die in de technische en sociale woningopnamen was opgeslagen in de tool Home-DNA. Tijdrovend en foutgevoelig. Dus staken de projectteams en BIM engineers de koppen bij elkaar en kwamen tot een koppeling tussen Home-DNA en het BIM model. De meterkastlijsten rollen nu uit Home-DNA en staan in het BIM model, zodat het met andere partijen gedeeld kan worden.

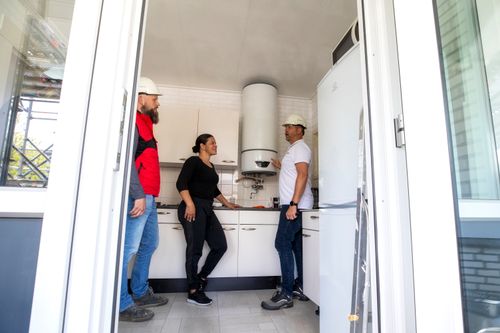

Bij de start van onze renovatieprojecten, gaan we bij de bewoners van de woningen langs voor de zogenaamde technische en sociale opnames. In de tool Home-DNA wordt genoteerd hoe de staat van de woning is, en welke specifieke huurderswensen er voor de renovatie zijn. Informatie die belangrijk is voor zowel het projectteam van Heembouw als de partners die aan het project meewerken. Voorheen resulteerde dit in veel mappen met A4’tjes in de keet, meterkastlijsten in de woningen en informatie die op verschillende plekken stond. Dit kan slimmer, was de gedachte binnen de projectteams. Met de BIM engineers is gekeken naar een mogelijke koppeling tussen Home-DNA en het 3D BIM-model, om alle informatie op één plek op te slaan en te bewerken.
Excel exports koppelen aan model
Al snel bleek dat je Excel-exports uit Home-DNA kon maken, die met Revit en een Dynamo-script aan het model kunnen worden gekoppeld. Een goede oplossing, maar niet alle collega’s beheersen Revit. Uiteindelijk is een app ontwikkeld waarmee de Excel-bestanden zonder hulp van Revit aan het 3D-model kunnen worden gekoppeld. Zo kan iedereen een lijst aan het model koppelen met alle benodigde informatie. In het model worden de huisnummers als 3D-object gemodelleerd. Hier kan op worden geklikt, waarna de technische opname, sociale opname of meterkastlijst in de info tab van Solibri verschijnt. Ook de plattegronden zijn hieraan toegevoegd voor meer duidelijkheid. Dit kan zowel in 2D als 3D worden gedaan, afhankelijk van de wensen. Zo staat alle informatie op één plek en zijn de vele mappen in de keet niet meer nodig. De modellen zijn ook beschikbaar voor partners, zodat de informatie voor iedereen toegankelijk is.
In de toekomst zal er worden gekeken naar de mogelijkheid op de manier van koppelen te verbeteren. Ook zal er gekeken worden naar een live-verbinding met Home-DNA en het 3D-model. Om de meterkast lijsten ook visueel te maken zal er ook nog gekeken worden naar de mogelijkheden om de lijsten op de plattegronden te verwerken met 3D of 2D elementen.
